| A) Montage
Simuler le montage ci-dessous.
On cherchera ici la valeur de la résistance,
placée en série, qui protégera efficacement la
DEL. |
B) Caractéristique
de la DEL
Chercher dans l'aide de Crocodile les caractéristiques
d'une DEL rouge.
1) Noter les valeur
2) Quelle
est la tension minimale pour que la DEL brille correctement ?
3) Quelle est la tension nécessaire
aux bornes de la DEL pour qu'elle soit traversée par un courant
d'intensité 20 mA ?
4) Lorsque la DEL brille,
comment évolue l'intensité
du courant pour une faible variation de la tension
? |
C) Calcul
5) Déterminer par le calcul la valeur
de la résistance de protection, sachant que l'on veut que la diode
électroluminescente fonctionne, traversée par une intensité
de 20 mA.
D) Vérification
Avec crocodile clip, placer un voltmètre aux bornes de la DEL.
Donner à la résistance la valeur calculée précédemment
et lancer l'animation du montage.
6) Comparer les valeurs
de UAB et I aux valeurs imposées en C).
7) Conclure. |
E) Les valeurs maximales et minimales
de la résistance de protection
8)
Refaire les calculs avec la plus petite intensité qui permet à la
DEL de briller au maximum.
9) Modifier la valeur de la résistance dans
le circuit et vérifier les résultats
10) Refaire les calculs avec la plus grande
intensité que supporte la DEL
11) Modifier la valeur de la résistance
dans le circuit et vérifier les résultats
Si la résistance est inférieure à cette valeur
que se passe-t-il ? Vérifier.
12) Que pensez-vous de la règle énoncée
ci-dessous ?
Lorsqu'on est très pressé ( ou qu'on ne sait pas faire le calcul
... ) on peut appliquer la règle suivante :
Par exemple si U vaut 6V , il faudra approximativement 50×6 = 300
W
F) Conclusion
13) Pourquoi faut-il
toujours une résistance en série avec une DEL ? |
G) Exercice en courant
alternatif
14) Que signifie
"tension inverse maximum 5V" trouvé dans l'aide de
Crocodile sur la DEL ?

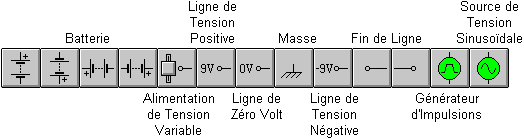

- Choisir un générateur de tension alternative de fréquence 0,5
Hz et d'amplitude 5 V. Simuler le montage de la figure 1.
14) La résistance de protection est-elle
bien adaptée ?
15) Observer le fonctionnement de ce montage. Noter vos observations.
16) Augmenter la fréquence à 10 Hz et conclure.
Icônes nécessaire pour placer un oscilloscope et visualiser
les graphes
|
- Choisir maintenant une amplitude de 8V pour le montage de la figure
17) Expliquer ce qui se passe. |

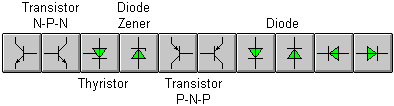

- Réaliser le montage de la figure 2.
18) Quelle amélioration ce montage
apporte-t-il au précédent ?
- Placer un voltmètre aux bornes des diodes.
19) Quelle est la tension à leurs
bornes ?
|
parmi
des résistances disponibles chez le fournisseur d'électronique
:
