Convertisseur Analogique Numérique
Vous devez réaliser les
montages proposés et répondre individuellement par
écrit aux questions posées (si possible réaliser
le compte rendu sur traitement de texte). Mais, bien évidemment
vous notez – en plus – toutes les informations qui vous semblent
utiles : vous vous constituez votre propre
cours. |
Objectifs généraux :
|
Matériel :
|
On appelle Convertisseur Analogique Numérique ( CAN ) un dispositif qui transforme des valeurs analogiques de tension en signaux logiques (mots binaires de 4, 8, 12 bits ...).
Chacune des 8 entrées "analogiques" de la centrale ORPHY
peut être portée à un certain potentiel électrique.
La centrale "convertit" alors cette tension en un nombre qui peut
être transmis à l'ordinateur sous forme d'un octet.
Relier l’interface "ORPHY" au port série de l’ordinateur (Mettre l’interface sous tension).
Relier le module TEST d'Orphy au connecteur A de l'interface.
Ue (Volts) | |||||||||
A) Présentation
Une tension de référence Vref est appliquée par l'intermédiaire d'un pont de résistance aux entrées inverseuses des comparateurs. Sur l'entrée non inverseuse, on applique la tension U à convertir (elle ici réalisée a partir de Vref et d'un potentiomètre). Un circuit logique de décodage réalise le mot E0 E1 E2 en fonction des sorties A B C D des comparateurs. On va étudier chaque bloc afin de bien comprendre le fonctionnement de l'ensemble.
B) Etude d'un réseau de résistances
Dans le cas présent, nous avons 5 résistors identiques en série, traversé par la même intensité de courant, car les courants dans les entrées des amplificateurs opérationnels sont nuls.
Montage :
En utilisant le logiciel « CAN_Flash », répondre aux questions suivantes :
Déterminer la relation Va et Vref, Vb et Vref, Vc et Vref, Vd et Vref
Mesures :

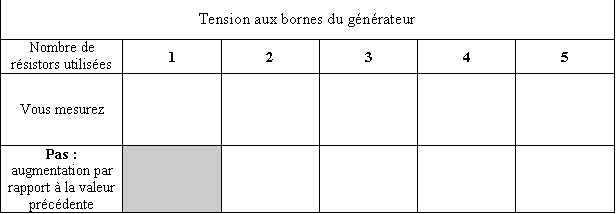

Complétez le tableau suivant :
Peut-on considérer cette disposition de résistors comme diviseur de tension ? Le pas est-il dépendant de la valeur de R ?
C) Etude du comparateur
Les amplificateurs opérationnels sont alimentés en 0 +5V et fonctionnent en comparateur, c'est à dire qu'il vont comparer les tensions présentes sur les entrées.
- Quelle est la valeur de sortie VS du comparateur pour une valeur de E+ > E- ?
- Quelle est la valeur de sortie VS du comparateur pour une valeur de E+ < E- ?
- Que peut-on dire des valeurs possibles de VS ?
- Quelle est la tension appliquée sur l'entrée inverseuse du comparateur A1 ?
- Quelle est la tension appliquée sur l'entrée inverseuse du comparateur A2 ?
- Quelle est la tension appliquée sur l'entrée inverseuse du comparateur A3 ?
- Quelle est la tension appliquée sur l'entrée inverseuse du comparateur A4 ?
- Quelle est la tension appliquée sur les entrées non inverseuses des comparateurs ?
- Entre quelles valeurs évolue la tension U que l'on veut convertir ?
D) Etude du circuit logique

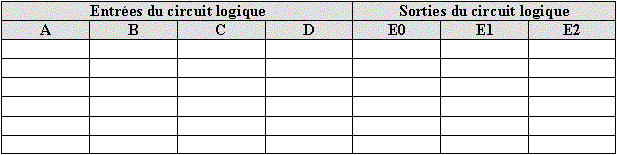

Faire varier le curseur et compléter le tableau suivant

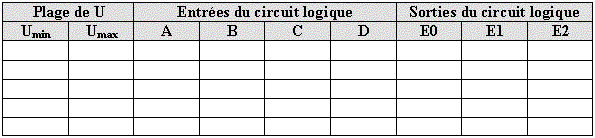

E) Montage completCompléter le tableau suivant :
![]() |
![]() |
![]() |
